3D printimise tehnoloogia
Meie 3D-betoonprinter muudab digitaalse mudeli kiht-kihilt füüsiliseks betoonobjektiks. Suur tööala võimaldab valmistada nii mööblit, istutuslahendusi ja disainielemente kui ka suuremaid avaliku ruumi ja arhitektuurilahendusi.
Printeri tööala on 7000 x 3000 mm. Lubatud printimiskõrgus muutub tööala pikkuses ligikaudu 300-1000 mm ning täpne paigutus kontrollitakse mudeli järgi.
3D printimise tehnoloogia
Materjal, masin ja mudel töötavad koos

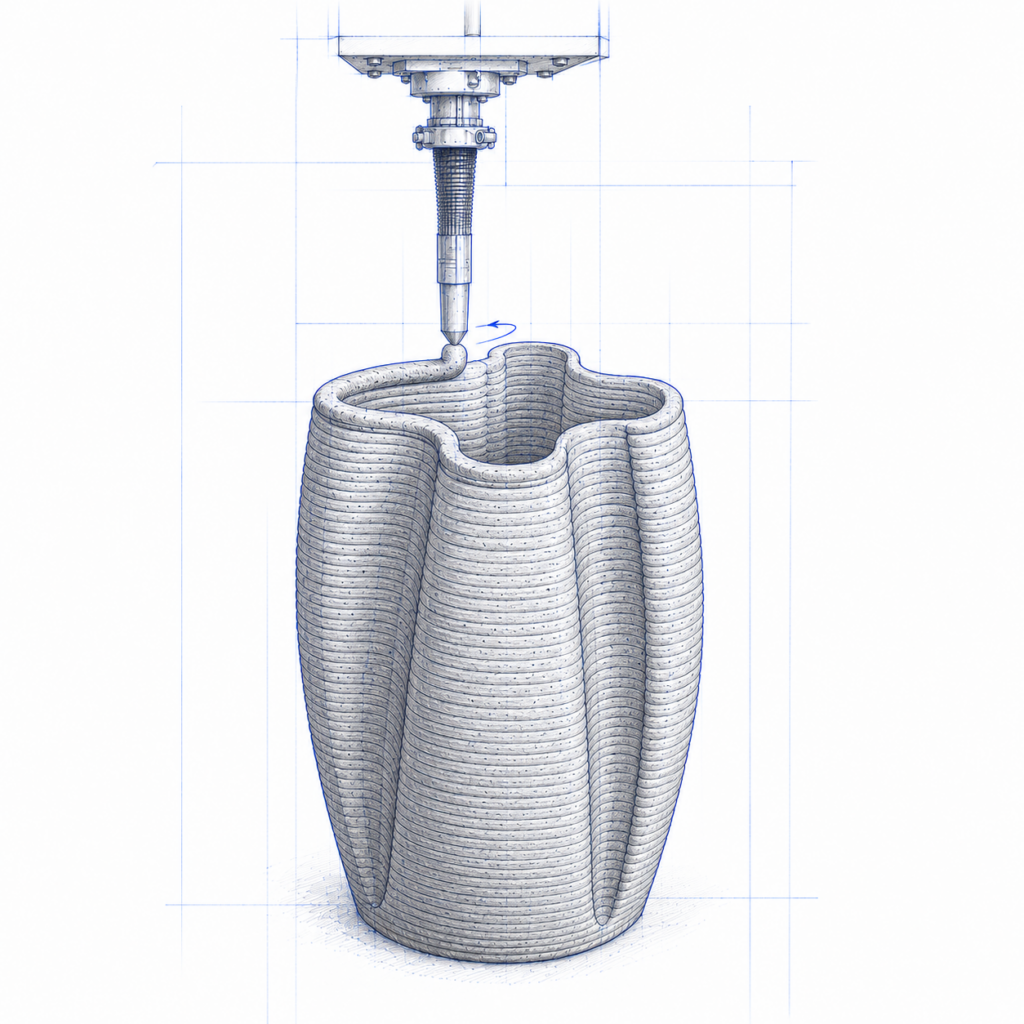

Kuivsegu segatakse kontrollitud veekogusega ja pumbatakse printeri otsikuni. Printer liigub kolmel teljel ning paigaldab materjali eelnevalt arvutatud prinditee järgi. Värske kiht peab olema pumbatav ja vormitav, kuid samal ajal piisavalt stabiilne, et kanda järgmisi kihte.
Printer ei lõika kuju valmis materjalist välja. Ta paigaldab materjali ainult sinna, kuhu prinditee selle ette näeb.
Seetõttu ei ole 3D-mudel veel tootmisfail. Enne printimist määratakse printimisasend, kihtide kõrgus, printjoone laius, liikumistee, algus- ja lõpp-punktid ning vajaduse korral sisemine struktuur ja jaotus eraldi osadeks.
Neli sammu lähteülesandest valmistooteni
Iga projekt läbib sama põhiloogika, kuid kontrollide ja katsete maht sõltub objekti funktsioonist ja riskist.
Idee ja kasutuskoht
Määrame funktsiooni, mõõdud, koguse, paigalduskoha ja omadused, mida objekt peab täitma.
Mudel ja tehniline kontroll
Koostame või kontrollime 3D mudeli ning hindame prinditeed, kaldeid, seina ülesehitust, jaotust, tõstmist ja transporti.
Tootmisfail ja proov
Koostame prinditee ja protsessiparameetrid. Uue materjali, geomeetria või nõudliku kasutuse korral valmistame vajaduse järgi proovi.
Printimine, järelhooldus ja viimistlus
Objekt prinditakse, hoitakse kokkulepitud tingimustes, viimistletakse ning kontrollitakse tellimuses määratud tunnuste järgi.
Printeri ja tavapärase prindiprotsessi lähteandmed
- Printeri tüüp
- Portaaltüüpi 3D-betoonprinter
- Tööala
- 7000 × 3000 mm
- Printimiskõrgus
- Ligikaudu 300-1000 mmsõltuvalt objekti asukohast tööalal
- Tavapärane printjoone laius
- 35-55 mmtäpne väärtus sõltub materjalist ja projektist
- Tavapärane kihi kõrgus
- 8-15 mmtäpne väärtus sõltub materjalist, geomeetriast ja pinnasoovist
- Praktiline minimaalne seinapaksus
- Üldjuhul vähemalt ühe printjoone laius
- Soovituslik minimaalne nurgaraadius
- Ligikaudu 20-30 mmsuurem raadius annab sujuvama liikumise
- Pinnailme
- Loomulikult nähtavad printimiskihid
Märkus: Need on disainijuhise lähteandmed, mitte kõigile objektidele kehtiv lubadus. Lõplikud mõõdud ja protsess kinnitatakse mudeli, materjali ja kasutusotstarbe järgi.
Segu valitakse kuju ja kasutuskoha järgi
Print Betoon kasutab projektipõhiselt pumbatavaid tsemendipõhiseid kuivsegusid, sealhulgas Weber ESL-i ja 3D-printimiseks välja töötatud Weber 3D 145-2 mörti. Materjali tootjaandmed kirjeldavad segu omadusi ettenähtud kasutuses; valmis prinditud objekti omadused sõltuvad lisaks printimissuunast, kihivahelisest nakkest, geomeetriast, segamisest ja järelhooldusest.
